BIOS-Updates für Intel Raptor Lake CPUs
Für den Einsatz mit Intels 13th Gen CPUs alias Raptor Lake ist ein BIOS-Update erforderlich. Dies gilt besonders für Mainboards, die vom Hersteller ggf. noch mit einer frühen BIOS-Version ausgeliefert wurden.Unser King Mod Service führt vorab gern ein BIOS-Update auf die jeweils aktuellste Version durch:
Bitte beachte, dass sich dadurch die Versandvorbereitung um 1 bis 4 Werktage verzögern kann!
- 3x PCIe x16-Slots, davon 1x PCIe 5.0
- DDR5-Speicher bis 4.800 MHz, mittels RAM-OC bis 6.400 MHz
- 5x M.2-Slots, davon 4x mit PCIe 4.0 und 1x PCIe 5.0
- USB am I/O-Panel: 4x USB 2.0 / 4x USB 3.0 Typ A / 3x USB 3.1 und 1x USB 3.2 Typ C
- OC-Features: BIOS-Flashback, Diagnose-LEDs
- RGB-LED-Beleuchtung und 4x RGB-Header
- Insgesamt 8 Anschlüsse für Lüfter und Pumpen
- Mit 2,5-Gbit-LAN und WLAN ax samt Bluetooth 5.2

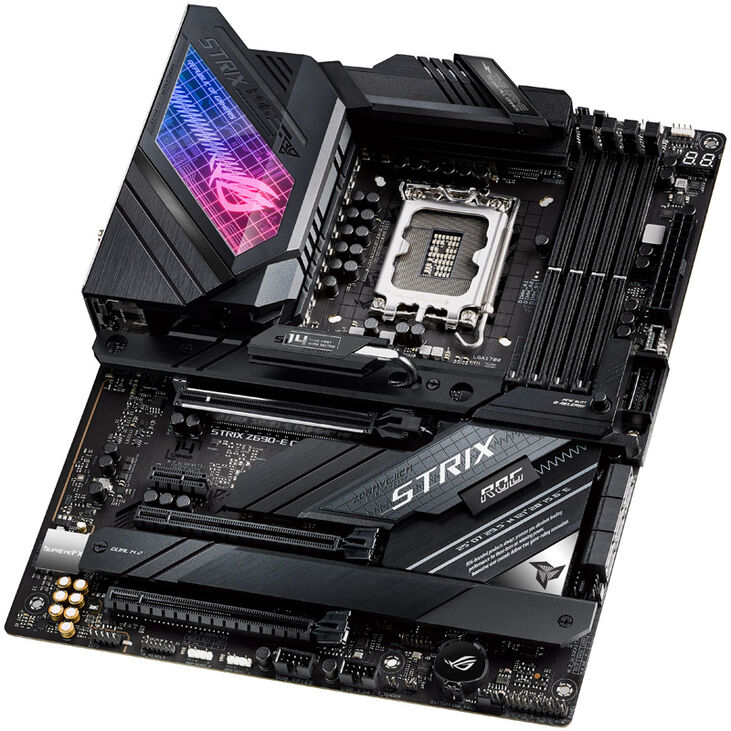

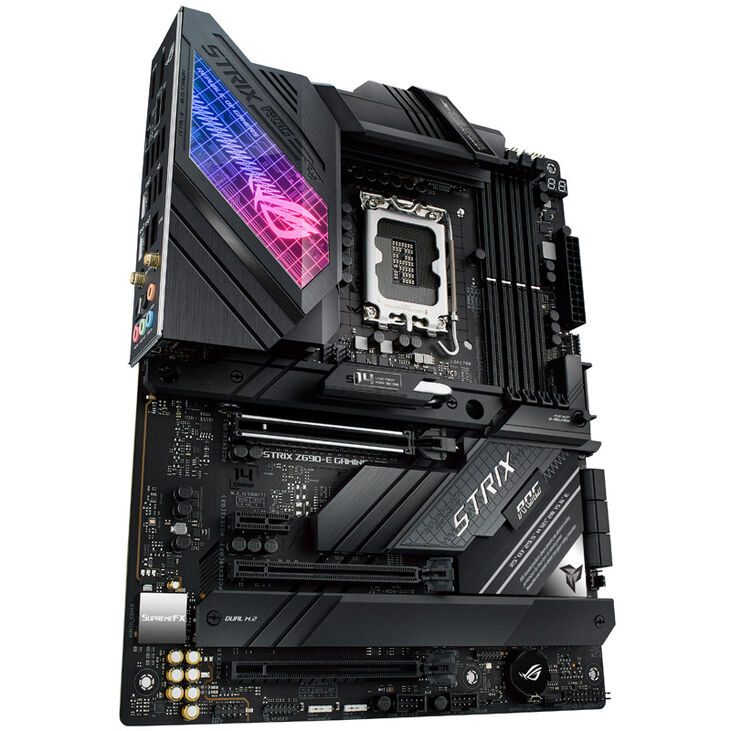

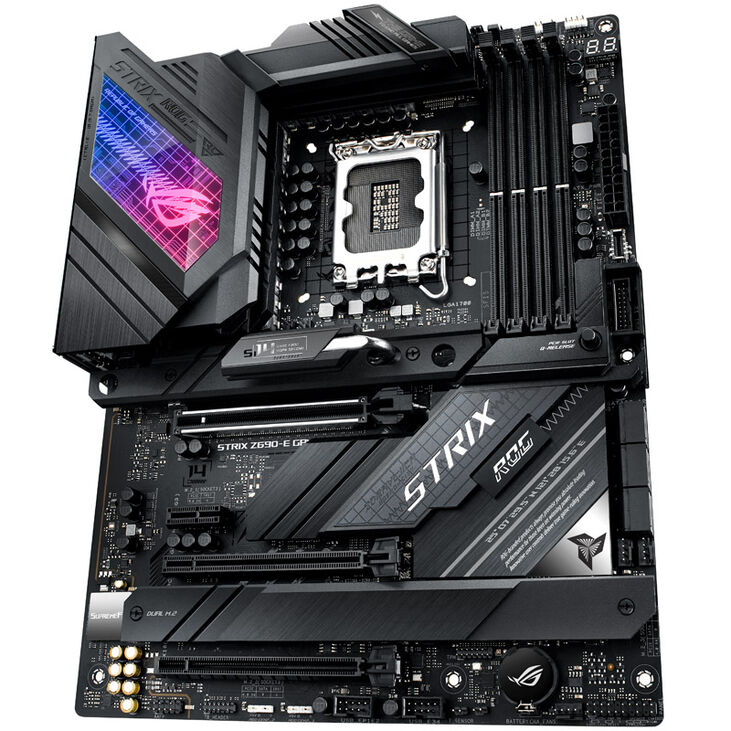

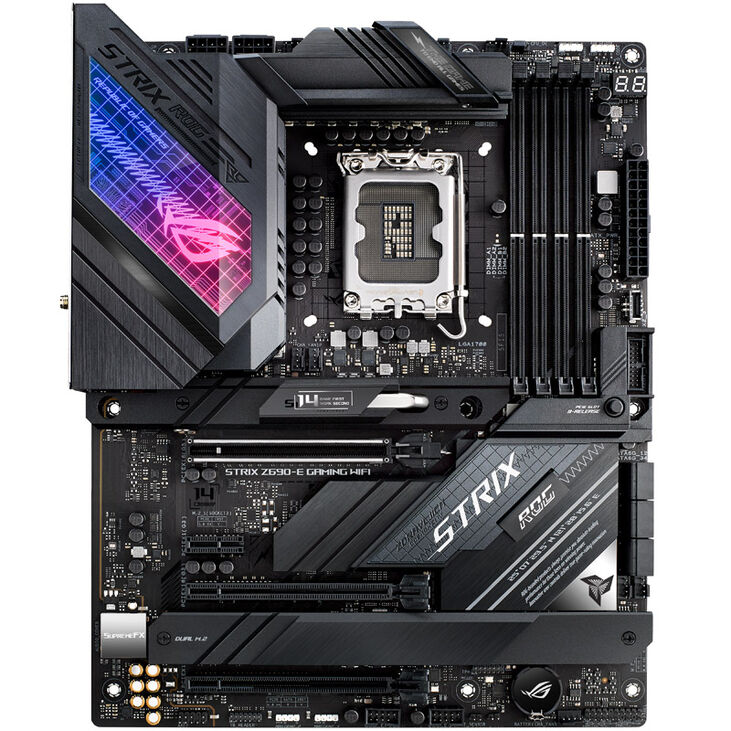

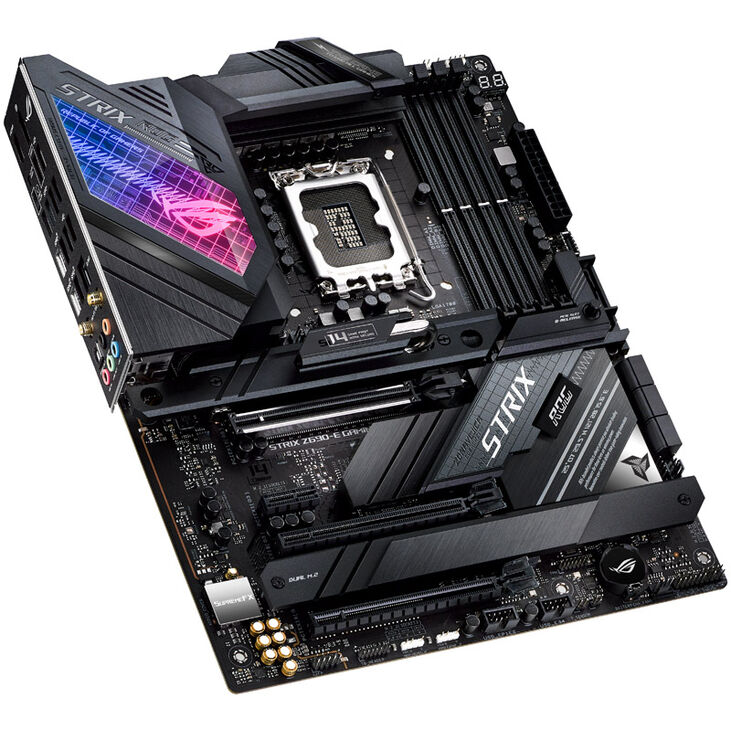

Das ATX-Mainboard ASUS ROG STRIX Z690-E GAMING WIFI mit Intel-Z690-Chipsatz im Detail
Das ASUS ROG STRIX Z690-E GAMING WIFI ist ein ATX-Mainboard mit dem High-End-Chipsatz Intel Z690 und dem Sockel LGA 1700. Die Hauptplatine eignet sich für Desktop-Prozessoren der 12., 13. und 14. Generation Intel-Core-CPUs, Alder Lake und Raptor Lake. Es unterstützt DDR5-Arbeitsspeicher mit bis zu 6.400 MHz und eignet sich dank seiner Spannungsversorgung hervorragend für Overclocking.
Hinweis: Dieses Mainboard unterstützt Arbeitsspeicher mit dem DDR5-Standard. Sockel-1700-Mainboards mit DDR4-Kompatibilität können unter folgendem Link gefunden werden:
Für die bestmögliche Performance des Prozessors ist es empfehlenswert, regelmäßig BIOS-Updates für das Mainboard durchzuführen. Dies gilt besonders für Mainboards, die vom Hersteller ggf. noch mit einer frühen BIOS-Version ausgeliefert wurden.
Unser King Mod Service führt vorab gern ein BIOS-Update auf die jeweils aktuellste Version durch:
Unser King Mod Service führt vorab gern ein BIOS-Update auf die jeweils aktuellste Version durch:
Bitte beachte, dass sich dadurch die Versandvorbereitung um 1 bis 4 Werktage verzögern kann!
Mehr Informationen zu Intel Alder Lake und Raptor Lake sowie den Core-Prozessoren der 12., 13. und 14. Generation können unter folgendem Link gefunden werden:Technische Details:
- Formfaktor:
ATX (305 x 244 mm) - Chipsatz:
Intel Z690 - Sockel:
1700 (für Intel-CPUs der 12., 13. und 14. Core-Generation) - RAM:
4x DDR5 (4.800 MHz, bis zu 6.400 MHz mittels OC)
Dual-Channel
Max. 128 GB - Slots (physisch):
1x PCIe 5.0 x16
1x PCIe 4.0 x16 (elektrisch x4 oder x4/x4 für ROG HYPER M.2 CARD)
1x PCIe 3.0 x16 (elektrisch x4)
1x PCIe 3.0 x1 - Interne Anschlüsse:
6x SATA 6G
1x M.2 (PCIe 5.0 x4, 2242-22110, CPU)
1x M.2 (PCIe 4.0 x4, 2242-22110, CPU)
1x M.2 (PCIe 4.0 x4 / SATA 6G, 2242-2280, Chipsatz)

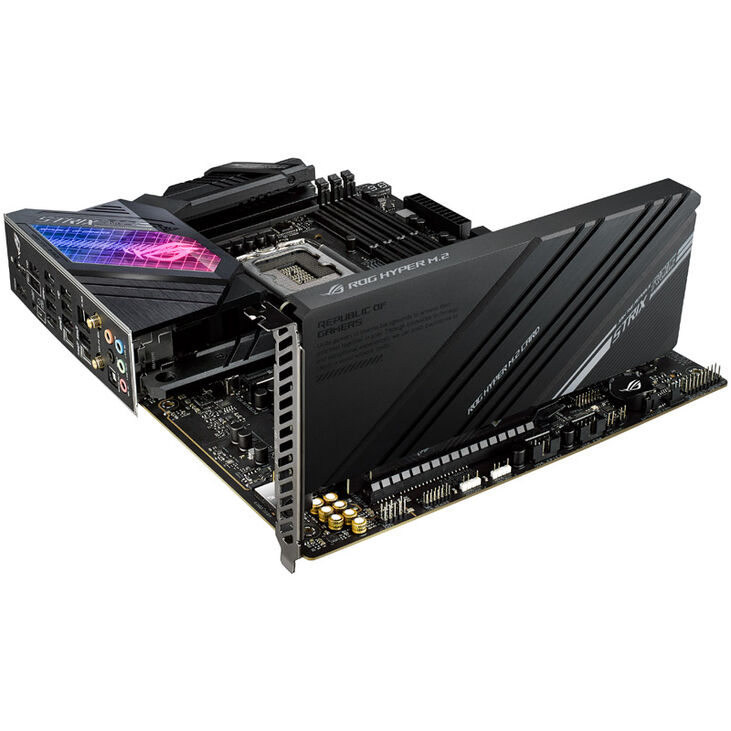

1x Hyper M.2 (via Hyper M.2 Card, PCIe 4.0 x4, 2242-22110, CPU/Chipsatz)
1x Hyper M.2 (via Hyper M.2 Card, PCIe 4.0 x4, 2242-22110, Chipsatz)
1x USB-C (ein Header, USB 3.2 Gen 2x2, max. 20 Gbit/s)
2x USB 3.0 (zwei Header, USB 3.2 Gen 1, max 5 Gbit/s)
4x USB 2.0 (zwei Header, max. 480 Mbit/s)
1x CPU Over Voltage Jumper
1x Front Panel Audio Connector
1x SPI TPM Header (14-1pin)
1x 20-3 Pin System Panel Connector mit Chassis Intrusion Funktion
1x Thermal Sensor Header
1x Thunderbolt Header - Lüfter-Header:
1x CPU-Fan (4-Pin)
1x CPU OPT-Fan (4-Pin)
1x Pumpe (4-Pin)
5x Gehäuselüfter (4-Pin) - RGB-Header:
3x 3-Pin-ARGB (5 V)

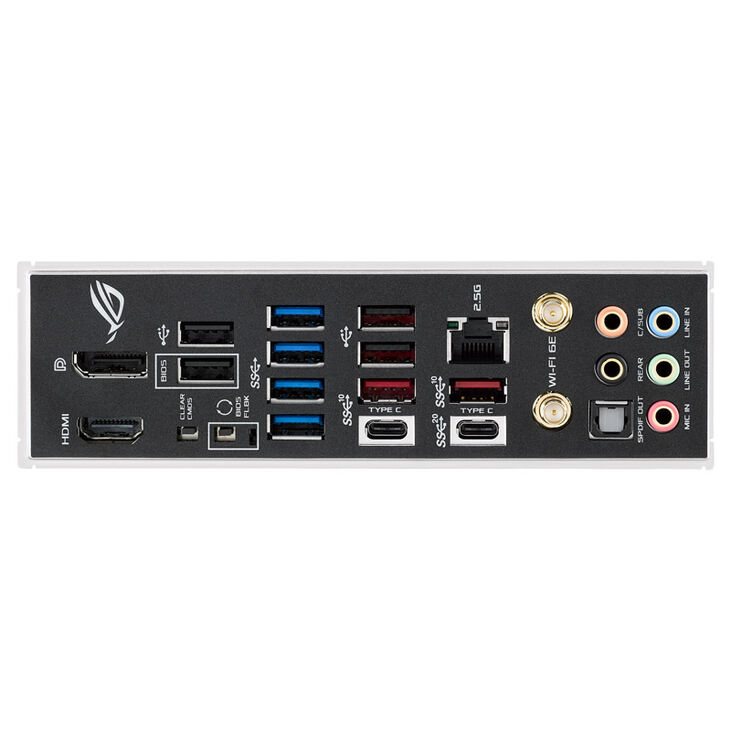

1x AURA RGB - Externe Anschlüsse:
1x USB-C (USB 3.2 Gen 2x2, max. 20 Gbit/s)
2x USB-A 3.1 (USB 3.2 Gen 2, max. 10 Gbit/s)
1x USB-C 3.1 (USB 3.2 Gen 2, max. 10 Gbit/s)
4x USB 3.0 (USB 3.2 Gen 1, max. 5 Gbit/s)
4x USB 2.0 (max. 480 Mbit/s)
1x DisplayPort 1.4
1x HDMI 2.1
1x Wi-Fi Modul
1x RJ-45 (Intel I225-V, max. 2,5 Gbit/s)

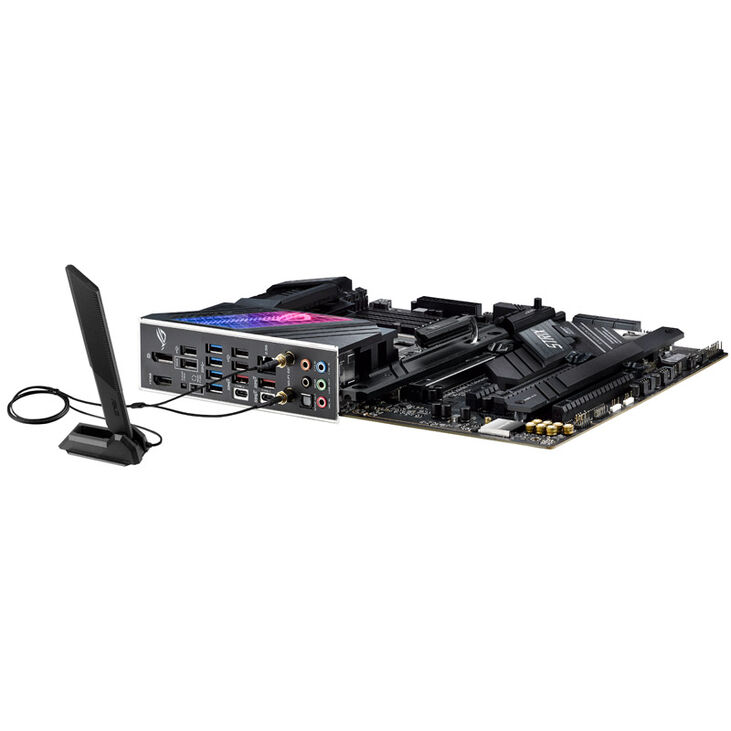

2x Antennenanschluss (Intel Wi-Fi 6E, WLAN ax, Bluetooth 5.2)
5x 3,5 mm Klinke
1x Optical S/PDIF Out
1x BIOS FlashBack Button
1x Clear CMOS Button - Stromversorgung:
1x 24-Pin ATX
2x 8-Pin ATX/EPS 12V
Farbe
|
|
Hauptfarbe
|
Schwarz
|
Sekundärfarbe
|
Grau, Silber, Weiß
|
Formfaktor
|
|
Mainboard Formfaktor
|
ATX
|
CPU
|
|
CPU-Sockel
|
1700
|
Mainboard
|
|
Mainboard-Chipsatz
|
Intel Z690
|
Arbeitsspeicher
|
|
max. Arbeitsspeicher
|
128 GB
|
Speichertyp
|
DDR5
|
Speicherslots
|
4x
|
WLAN & LAN
|
|
LAN-Anschlüsse
|
1x 2,5 Gbit/s, 1x (insgesamt)
|
WLAN / Bluetooth
|
Ja
|
Interne Anschlüsse
|
|
USB 3.0 / 3.1 / 3.2 (intern) Type C mögliche Anschlüsse
|
1
|
USB 3.0 (intern) mögliche Anschlüsse
|
2
|
RGB- / LED-Anschlüsse
|
3x Digital RGB (3-Pin 5VDG), ja
|
Externe Anschlüsse
|
|
USB 3.1 (extern) Type C
|
2
|
USB 3.1 (extern) Type A
|
2
|
USB 3.0 (extern) Type A
|
4
|
Displayanschlüsse
|
Display Port (1x), HDMI (1x)
|
Speicheranschlüsse
|
|
M.2 PCIe 4.0 x4
|
3
|
M.2 PCIe 4.0 x4 & SATA 6G
|
1
|
SATA 6G (intern)
|
6
|
Erweiterungssteckplätze
|
|
PCIe x16 Slots (gesamt)
|
3
|
PCIe x1 Slots (gesamt)
|
1
|
PCIe 5.0 x16 (mechanisch)
|
1
|
PCIe 4.0 x16 (mechanisch)
|
1
|
PCIe 3.0 x16 (mechanisch)
|
1
|
PCIe 3.0 x1 (mechanisch)
|
1
|
Lüfter Header
|
|
4-Pin-Lüfteranschlüsse
|
8
|
Beleuchtung
|
|
Beleuchtung / RGB
|
Ja
|
Beleuchtungsfarbe
|
RGB
|
Beleuchtungkompatibilität
|
ASUS Aura Sync
|
