der8auer RYZEN 3000/5000 OC Custom-Befestigungsrahmen

der8auer RYZEN 3000/5000 OC Custom-Befestigungsrahmen

OC-Tool von Roman "der8auer" Hartung, für die AMD Ryzen 3000- oder 5000-Prozessoren, ermöglicht flexible Positionierung des CPU-Kühlers, bis zu 7 Grad Celsius geringere Temperaturen
29,90 €
(inkl. MwSt.)
| sku FSD8-034
| EAN 4250144804057
| MPN FSD8-034
| Hersteller der8auer
Auf Lager
AMDs Zen-Architektur war ein Meilenstein der CPU-Architektur und ein Geniestreich für die texanische Chipschmiede. Doch anstatt sich auf dem Erfolg auszuruhen, hat AMD die "Zen"-Prozessoren fleißig weiterentwickelt. Mit der "Ryzen 3000 und der 5000"-Prozessorfamilie auf Basis der "Zen2" beziehungsweise der "Zen3"-Architektur hat AMD zum Beispiel ein Chiplet-Design eingeführt. So bestehen die neuen Ryzens aus 12-nm-I/O-Dies sowie CPU-Dies, die in einem 7-nm-Verfahren hergestellt werden.

Durch dieses Chiplet-Design hat sich jedoch auch das Layout der CPU-Dies auf dem Package geändert, wodurch sich ebenfalls der thermische Mittelpunkt verschoben hat. Bei einem Prozessor mit nur einem CPU-Die unter dem Heatspreader befindet sich der "Hot Spot" in der Mitte der CPU. Durch das Chiplet-Design verschiebt sich der "Hot Spot" jedoch an den Rand des Prozessors.

Dies hat natürlich auch einen Einfluss auf das Kühlverhalten von CPU-Kühlern sowie CPU-Wasserkühlern. In der Regel werden Custom-Wasserkühler vom Hersteller so designt, dass die Wärmeabfuhr in der Mitte der Bodenplatte am höchsten ist. Für eine optimale Kühlleistung müsste also die Bodenplatte des Wasserkühlers verschoben werden.

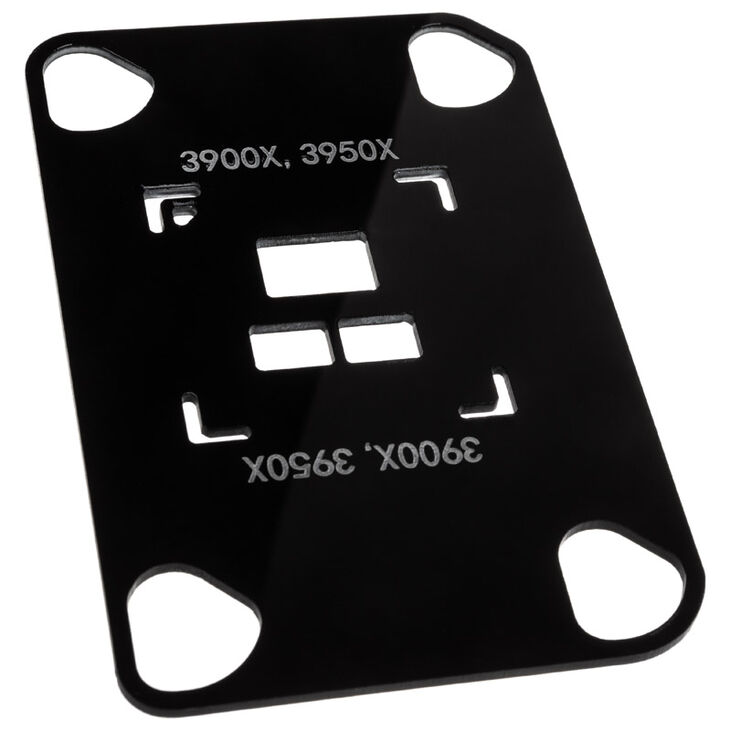

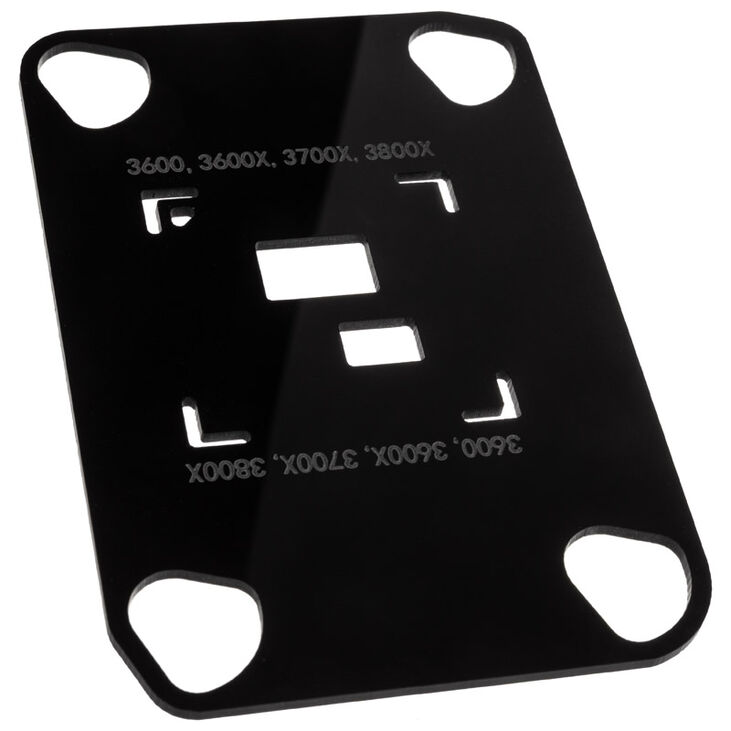

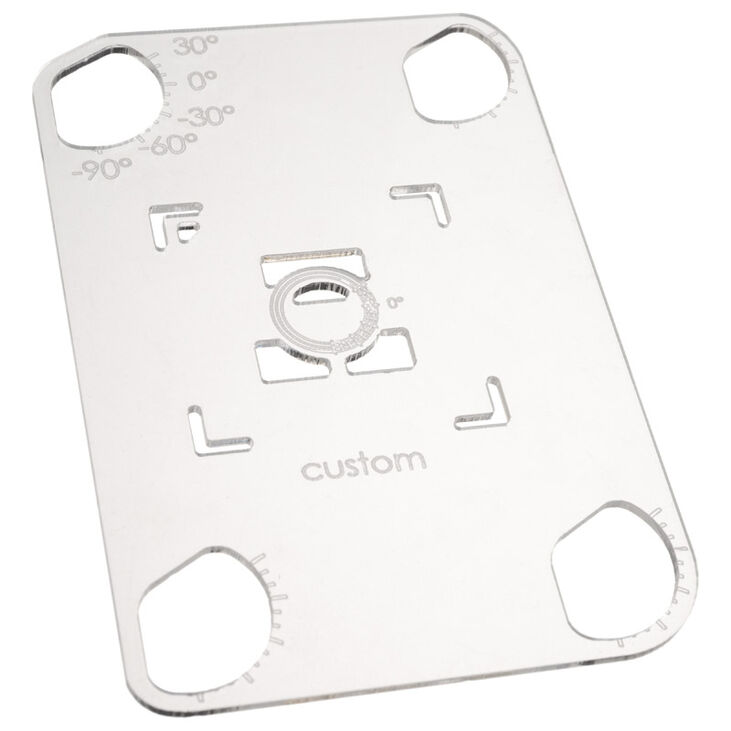

Hier kommt Profi-Übertakter Roman Hartung ins Spiel, um mit dem der8auer RYZEN 3000/5000 OC Custom-Befestigungsrahmen die Position der Bodenplatte der Wasserkühlung auf dem Prozessor flexibel zu gestalten.

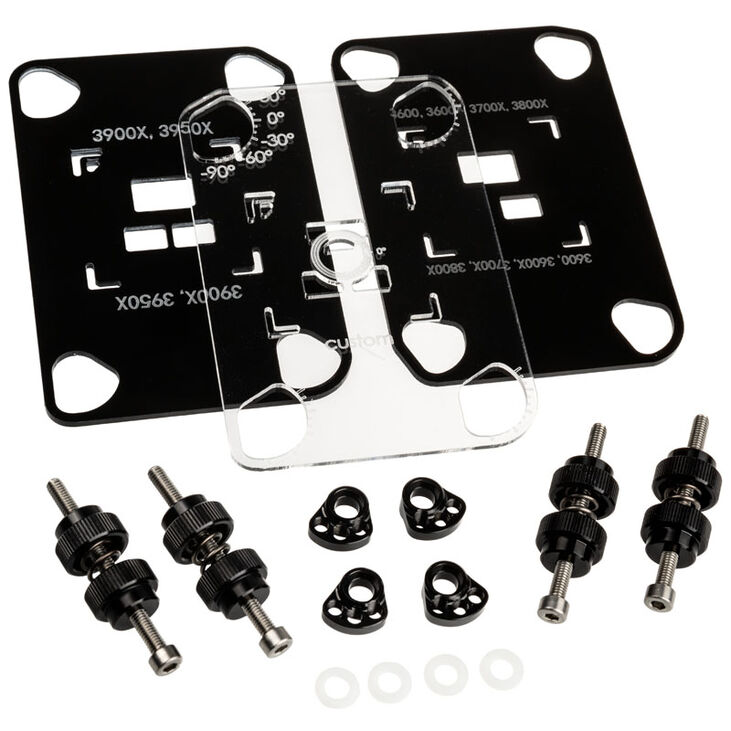

Der der8auer RYZEN 3000/5000 OC Custom-Befestigungsrahmen im Überblick

  • OC-Tool von Roman "der8auer" Hartung
  • Bis zu 7 °C geringere Temperaturen!
  • Für die AMD Ryzen 3000/5000-Prozessoren
  • Ermöglicht flexible Positionierung des CPU-Kühlers
  • Bitte die Hinweise genau lesen!

der8auer RYZEN 3000/5000 OC Custom-Befestigungsrahmen: Wichtige Hinweise und Kompatibilität

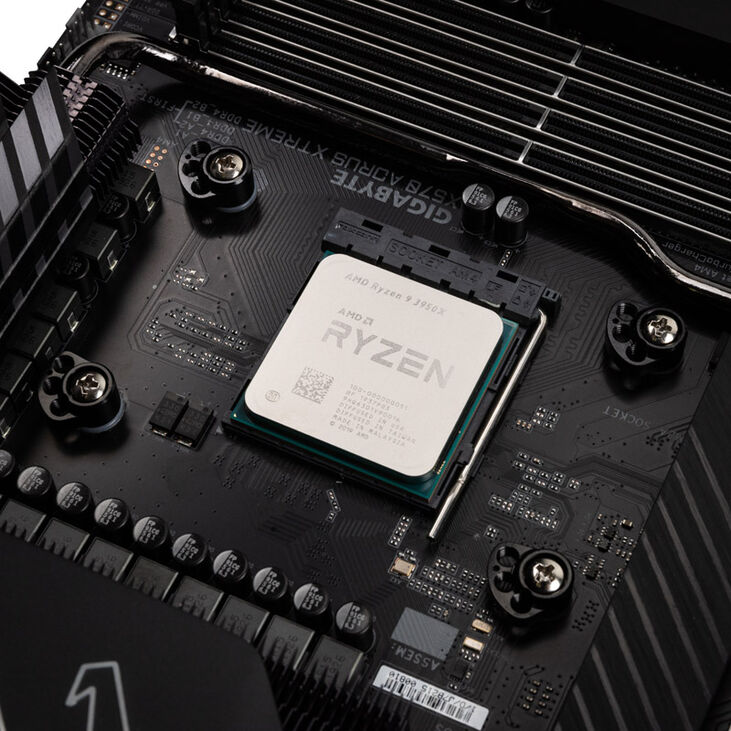

Der der8auer RYZEN 3000/5000 OC Custom-Befestigungsrahmen ersetzt das Befestigungsystem (AMD Socket AM4 Retention Mounting Bracket) auf dem Mainboard. Dementsprechend bietet der der8auer RYZEN 3000/5000 OC Custom-Befestigungsrahmen eine sehr hohe Kompatibilität zu AM4-Mainboards.

Folgende Mainboards wurden von Roman auf Kompatibilität getestet:

Name Herstellernummer CK-Artikelnummer
ASRock X570 Creator 90-MXBAW0-A0UAYZ MBAR-308
ASRock X570 Phantom Gaming X 90-MXBAN0-A0UAYZ MBAR-309
ASRock X570 Steel Legend 90-MXBAR0-A0UAYZ MBAR-311
ASRock X570 Extreme4 90-MXBAP0-A0UAYZ MBAR-312
ASRock X570 Phantom Gaming 4 90-MXBAU0-A0UAYZ MBAR-312
ASRock X570 Pro4 90-MXBAT0-A0UAYZ MBAR-314
ASUS ROG Crosshair VIII Hero (WI-FI) 90MB10T0-M0EAY0 MBAS-448
ASUS ROG Crosshair VIII Formula 90MB10Z0-M0EAY0 MBAS-449
ASUS ROG Crosshair VIII Hero 90MB1100-M0EAY0 MBAS-450
ASUS ROG Strix X570-E Gaming 90MB1150-M0EAY0 MBAS-451
ASUS ROG Strix X570-F Gaming 90MB1160-M0EAY0 MBAS-452
ASUS TUF Gaming X570-Plus 90MB1180-M0EAY0 MBAS-454
ASUS Prime X570-P 90MB11N0-M0EAY0 MBAS-457
ASUS Pro WS X570-ACE 90MB11M0-M0EAY0 MBAS-456
GIGABYTE X570 AORUS Xtreme X570 AORUS XTREME MBGB-335
GIGABYTE X570 AORUS Master X570 AORUS Master MBGB-336
GIGABYTE X570 AORUS Ultra X570 AORUS Ultra MBGB-337
GIGABYTE X570 AORUS Pro X570 AORUS Pro MBGB-338
GIGABYTE X570 AORUS Elite X570 AORUS Elite MBGB-339
GIGABYTE X570 Gaming X X570 Gaming X MBGB-340
GIGABYTE X570 UD X570 UD MBGB-342
MSI MEG X570 ACE 7C35-002R MBMC-349
MSI MEG X570 Godlike 7C34-002R MBMC-347
MSI Prestige X570 Creation 7C36-002R MBMC-348
MSI MPG X570 Gaming Pro Carbon WiFi 7B93-001R MBMC-350
MSI MPG X570 Gaming Edge WiFi 7C37-001R MBMC-351
MSI MPG X570 Gaming Plus 7C37-004R MBMC-352
MSI X570-A Pro 7C37-003R MBMC-353
Bisher wurden nur X570-Mainboards auf Kompatibilität getestet. Allerdings wird der der8auer RYZEN 3000/5000 OC Custom-Befestigungsrahmen zusätzlich mit einer Vielzahl an älteren AM4-Mainboards im ATX- und E-ATX-Formfaktor kompatibel sein. Bei Mini-ITX-Mainboards sind oft Bauteile im Weg, welche eine Verwendung des Kits verhindern.
Hinweise:

Eine ausführliche und dringend empfohlene Montageanleitung bietet das verlinkte Video (externer Link).

Die tatsächlich mögliche Absenkung der Temperatur durch das Verwenden des Ryzen 3000/5000 OC-Befestigungsrahmens ist von der verwendeten CPU und dem CPU-Kühler abhängig.

Technische Details:

  • Material: Aluminium, gefräst und eloxiert
  • Kompatibilität:
    CPUs: Ryzen 3000, Ryzen 5000
    Mainboards: AM4 (siehe auch Kompatibilitätslisten oben)
Farbe
Hauptfarbe Schwarz
