- 1x PCIe 4.0 x16 (x16), 3x PCIe 3.0 (x1)
- Unterstützt max. 256 GB DDR5-RAM bis 7.600 MHz (OC)
- 1x M.2 PCIe 5.0, 2x M.2 PCIe 4.0 und 4x SATA 6G
- 1x USB-C 3.1, 2x USB-A 3.0 und 6x USB-A 2.0 am I/O-Panel
- Insgesamt 5x 4-Pin-PWM-Anschlüsse

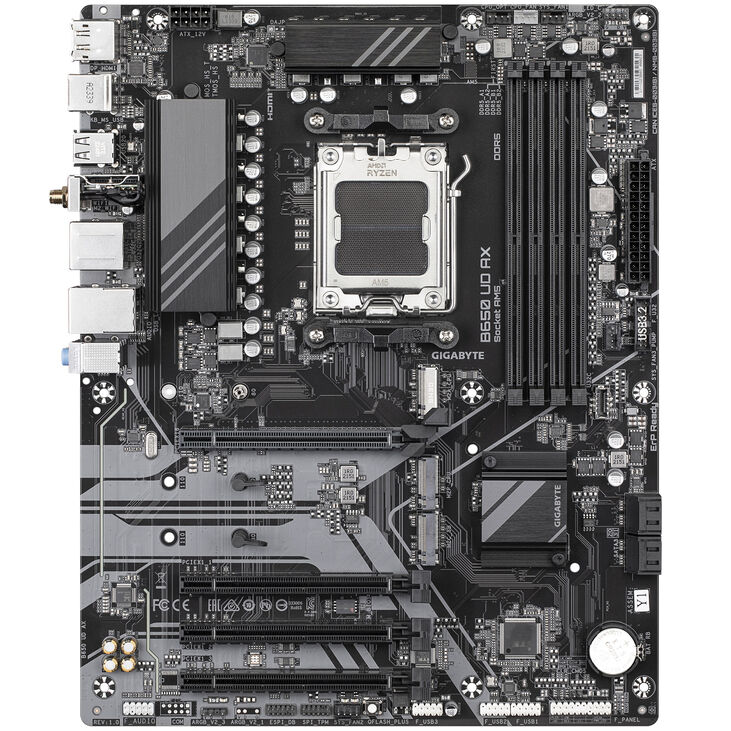

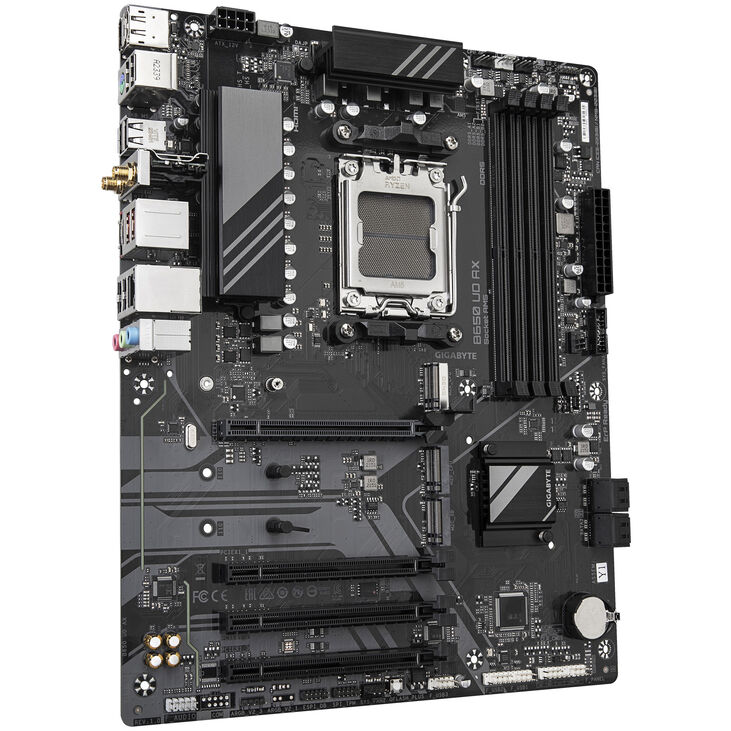

GIGABYTE B650 UD AX: ATX-Mainboard mit AMD AM5
Das GIGABYTE B650 UD AX ist mit dem B650 Chipsatz für AMDs Ryzen-Prozessoren der 7000er- und 8000er-Serie bestückt und wartet mit zahlreichen Features für Overclocker und Gamer auf. Da die Ryzen-7000er- / 8000er-Prozessoren aufgrund der Unterstützung von PCIe 5.0 und der erweiterten Stromversorgung einen neuen Sockel benötigen, kommt auf den 600er-Serie-Mainboards der Socket AM5 (LGA 1718) zum Einsatz. Trotz der erhöhten Pin-Anzahl bleibt die tatsächliche Größe des Sockels mit älteren Sockeln identisch, sodass auch die meisten CPU-Kühler für Sockel AM4 auf dem Mainboard montiert werden können.
- Format:
ATX (305 x 244 mm) - Chipsatz:
AMD B650 - Sockel:
AM5 (LGA 1718) - RAM:
4x DDR5 (5.200 MHz, validiert bis 7.600 MHz mittels OC)
Dual-Channel
Max. 256 GB - Slots (physisch):
1x PCIe 4.0 x16 (elektrisch x16, CPU)
2x PCIe 3.0 x16 (elektrisch x1, CPU)
1x PCIe 3.0 x16 (elektrisch x1, Chipsatz) - Interne Anschlüsse:
4x SATA 6G
1x M.2 (PCIe 5.0 x4/x2; 25110 / 22110 / 2580 / 2280, CPU)
1x M.2 (PCIe 4.0 x2; 22110 / 2280, CPU)
1x M.2 (PCIe 4.0 x4/x2; 22110 /2280)
1x USB-C (1 Header, USB 3.2 Gen 1, max. 5 Gbit/s)
2x USB 3.0 (1 Header, USB 3.2 Gen 1, max. 5 Gbit/s)
6x USB 2.0 (3 Header, max. 480 Mbit/s)
1x System-Panel-Header
1x Front Panel Header
1x Front Panel Audio Connector
1x Q-Flash Plus Button
1x Serial Port Header
1x Trusted Platform Module Header
1x Clear CMOS Header - Lüfter-Anschlüsse:
1 x CPU Fan Header (4-Pin)
1 x CPU Fan / Pump Header (4-Pin)
1 x Fan / Pump Header (4-Pin)
2 x Chassis Fan Header (4-Pin) - RGB-Header:
3x 3-Pin ARGB Header

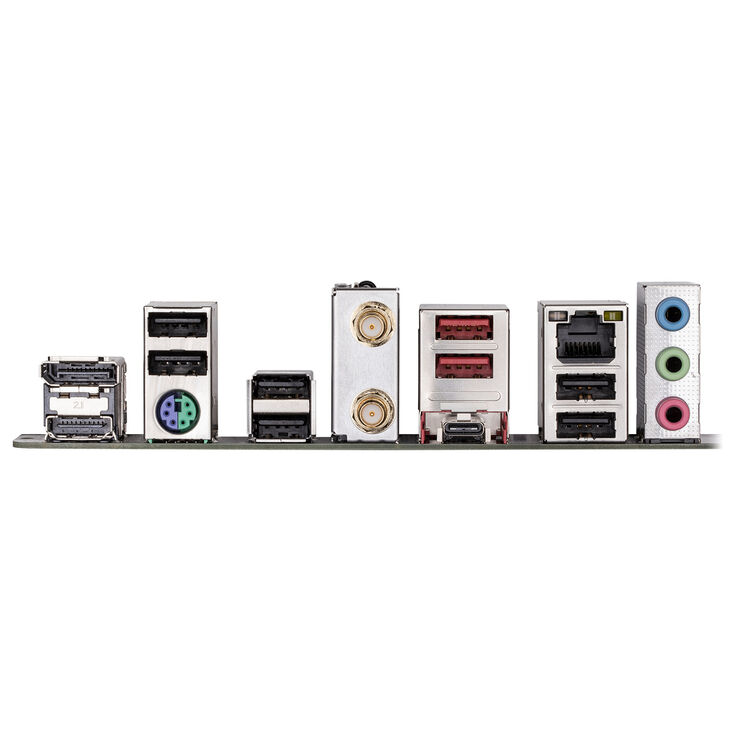

1x 4-Pin RGB Header - Externe Anschlüsse:
1x PS/2 Keyboard/Mouse
1x USB 3.0 (Typ C, USB 3.2 Gen 1, max. 5 Gbit/s)
2x USB 3.1 (Typ A, USB 3.2 Gen 2, max. 10 Gbit/s)
6x USB 2.0 (Typ A, max. 480 Mbit/s)
1x DisplayPort 1.4
1x HDMI
1x 1 Gigabit-LAN (RTL8111H)
2x SMA Antennen connectors
3x 3,5 mm Klinke (Realtek ALC897) - Stromversorgung:
1x 24-Pin ATX12V
1x 8-Pin ATX12V
Farbe
|
|
Hauptfarbe
|
Schwarz
|
Formfaktor
|
|
Mainboard Formfaktor
|
ATX
|
CPU
|
|
CPU-Hersteller
|
AMD
|
CPU-Sockel
|
AM5
|
Mainboard
|
|
Mainboard-Chipsatz
|
AMD B650
|
Arbeitsspeicher
|
|
max. Arbeitsspeicher
|
256 GB
|
Speichertyp
|
DDR5
|
Speicherbauform
|
DIMM
|
max. Speichergeschwindigkeit (Standard)
|
5200 MT/s
|
max. Speichergeschwindigkeit (OC)
|
7600 MT/s
|
Speicherslots
|
4x
|
WLAN & LAN
|
|
LAN
|
Ja
|
LAN-Anschlüsse
|
1x 1 Gbit/s
|
WLAN / Bluetooth
|
Ja
|
Interne Anschlüsse
|
|
CPU Stromversorgung
|
1x 8-Pin
|
USB 3.0 / 3.1 / 3.2 (intern) Typ-C-Header
|
1
|
USB 3.0 / 3.1 / 3.2 (intern) Type C mögliche Anschlüsse
|
1
|
USB 3.0 (intern) Header
|
1
|
USB 3.0 (intern) mögliche Anschlüsse
|
2
|
USB 2.0 (intern) Header
|
3
|
USB 2.0 (intern) mögliche Anschlüsse
|
6
|
Front-Panel-Audio-Header
|
Ja
|
SPI-TPM-Header
|
Ja
|
Externe Anschlüsse
|
|
USB 3.1 (extern) Type A
|
2
|
USB 3.0 (extern) Type C
|
1
|
USB 2.0 (extern) Type A
|
6
|
Displayanschlüsse
|
Display Port (1x), HDMI (1x)
|
Speicheranschlüsse
|
|
M.2 PCIe 4.0 x2
|
1
|
M.2 PCIe 4.0 x4
|
1
|
M.2 PCIe 5.0 x4
|
1
|
SATA 6G (intern)
|
4
|
Erweiterungssteckplätze
|
|
PCIe x16 Slots (gesamt)
|
4
|
Lüfter Header
|
|
4-Pin-Lüfteranschlüsse
|
5
|
Audio
|
|
Soundchip
|
Realtek ALC897
|
Beleuchtung
|
|
Beleuchtung / RGB
|
Nein
|
