- 1x PCIe 5.0 x16 (x16), 2x PCIe 4.0 x16 (x4)
- DDR5-Speicher bis 5.600 MHz, mittels RAM-OC bis 6.800 MHz
- 4x M.2-Slots, davon 4x PCIe 4.0
- USB am I/O-Panel: 4x USB 3.0 / 2x USB 3.1 Typ A / 1x USB 3.1 Typ C und 1x USB 3.2 Typ C
- Insgesamt 6 Anschlüsse für Lüfter und Pumpen

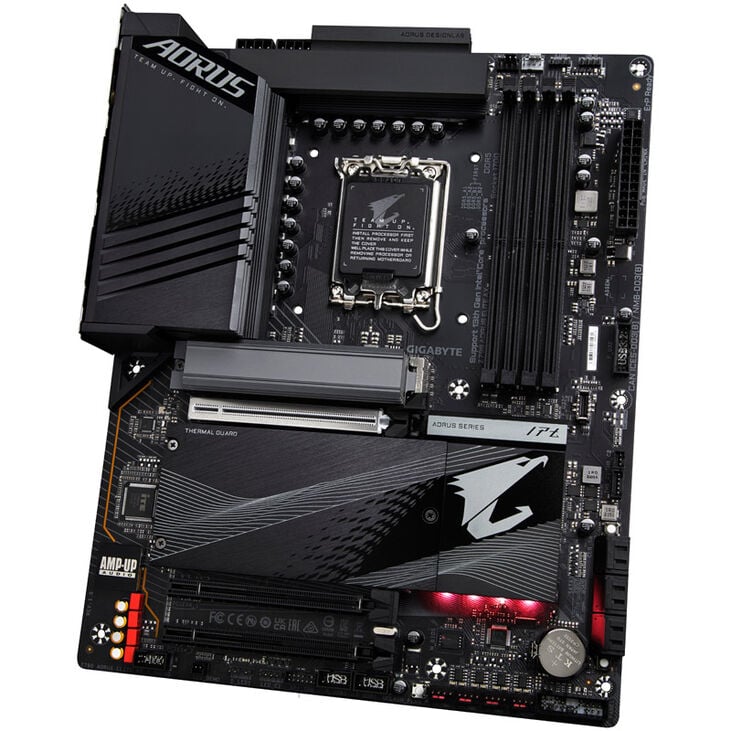

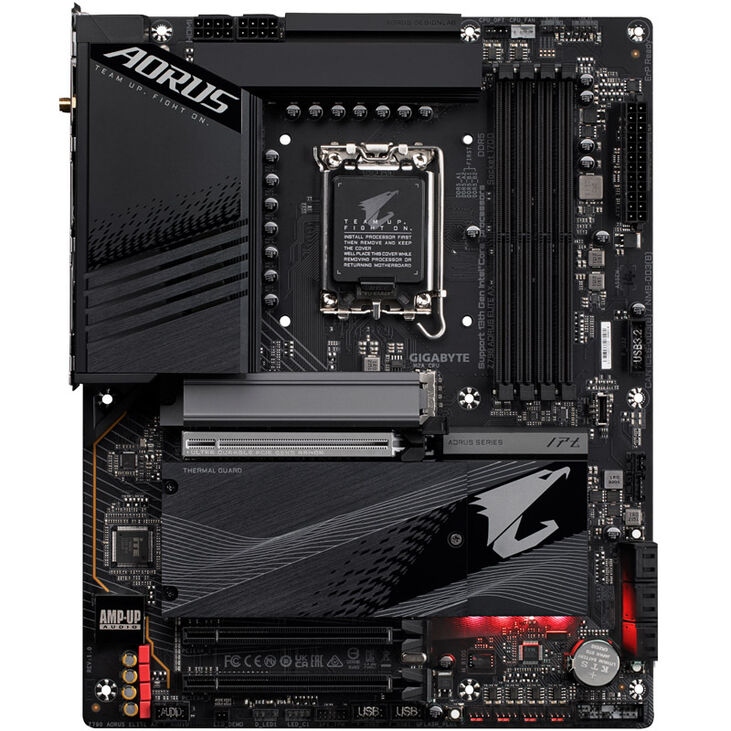

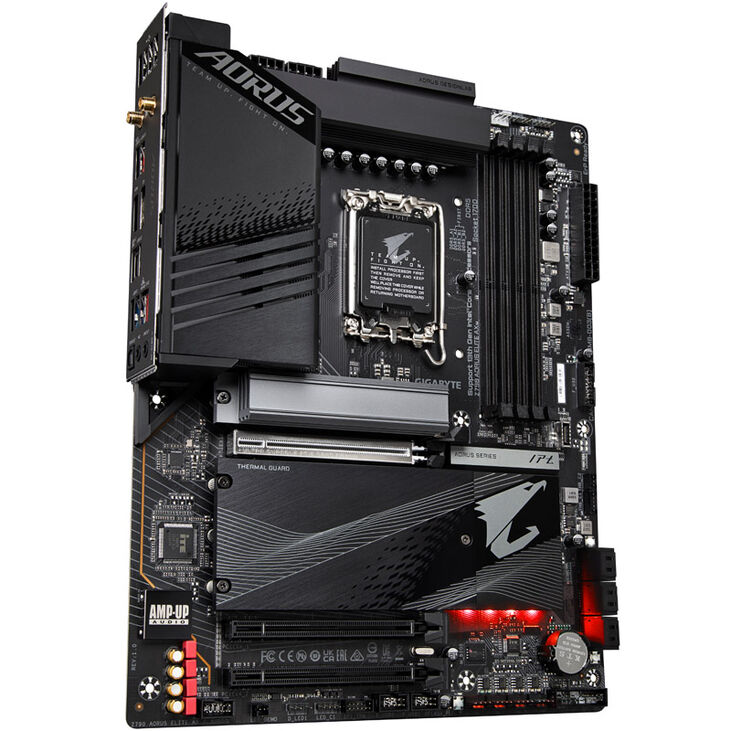

GIGABYTE Z790 Aorus Elite AX mit Intel-Z790-Chipsatz im Detail
Das ATX-Mainboard GIGABYTE Z790 Aorus Elite AX ist ein ATX-Mainboard mit dem High-End-Chipsatz Intel Z790 und dem Sockel LGA 1700. Die Hauptplatine eignet sich für Desktop-Prozessoren der 12. Generation und 13. Generation Intel-Core-CPUs, Codename: Alder Lake und Raptor Lake. Es unterstützt DDR5-Arbeitsspeicher mit bis zu 5.600 MHz.
Mit einem erweiterten Spannungsinterface von 16+1+2 Phasen eignet sich dieses Mainboard perfekt für OC-Enthusiasten. Neben passiv gekühlten Spannungswandlern überzeugt das GIGABYTE Z790 Aorus Elite AX mit weiteren Features, wie Reset-Jumper und Clear CMOS-Jumper.
Unser King Mod Service führt vorab gern ein BIOS-Update auf die jeweils aktuellste Version durch:
Bitte beachte, dass sich dadurch die Versandvorbereitung um 1 bis 4 Werktage verzögern kann!
Mehr Informationen zu Intel Alder Lake und Raptor Lake sowie den Core-Prozessoren der 12., 13. und 14. Generation können unter folgendem Link gefunden werden:Technische Details:
- Formfaktor:
ATX (305 x 244 mm) - Chipsatz:
Intel Z790 - Sockel:
LGA 1700 (für Intel-CPUs der 12., 13. und 14. Core-Generation) - RAM:
4x DDR5 (4.800 MHz, bis zu 5.600 MHz mittels OC)
Dual-Channel
Max. 128 GB - Slots (physisch):
1x PCIe 5.0 x16
2x PCIe 4.0 x16 (elektrisch x4) - Interne Anschlüsse:
6x SATA 6G
1x M.2 (PCIe 4.0 x4, 2260-22110, CPU)
1x M.2 (PCIe 4.0 x4 / SATA 6G, 2260-22110, Chipsatz)
2x M.2 (PCIe 4.0 x4, 2242-22110, Chipsatz)
1x USB-C (ein Header, USB 3.2 Gen 2, max. 10 Gbit/s)
2x USB 3.0 (ein Header, USB 3.2 Gen 1, max. 5 Gbit/s)
4x USB 2.0 (zwei Header, max. 480 Mbit/s)
1x Front Panel Audio Header
1x Front Panel Header
2x Thunderbolt Add-In Card Header
1x Trusted Platform Module Header (Für GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 Modul)
1x Q-Flash Plus Taster
1x Reset Jumper
1x Reset Taster
1x Clear CMOS Jumper - Lüfter-Header:
1x CPU-Fan (4-Pin)
1x CPU OPT-Fan (4-Pin) 1x Pumpe (4-Pin)
3x Gehäuselüfter (4-Pin) - RGB-Header:
2x 3-Pin-ARGB (5 V)

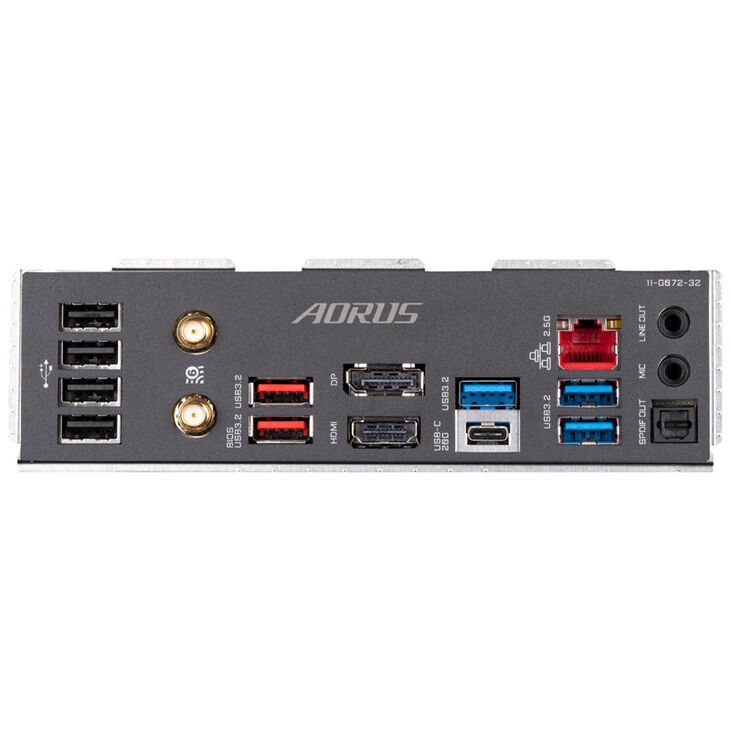

2x 4-Pin-RGB (12 V) - Externe Anschlüsse:
1x USB-C (USB 3.2 Gen 2x2, max. 20 Gbit/s)
1x USB-C (USB 3.2 Gen 1, max. 5 Gbit/s, unterstützt DisplayPort, max. 60 W)
2x USB 3.1 (USB 3.2 Gen 2, max. 10 Gbit/s)
4x USB 3.0 (USB 3.2 Gen 1, max. 5 Gbit/s)
2x USB 2.0 (max. 480 Mbit/s)
1x DisplayPort 1.4a
1x HDMI 2.1
1x RJ-45 (Intel 2.5GBase-T, max. 2,5 Gbit/s)
2x Antennenanschluss (Intel Wi-Fi 6 AX201, 802.11 ax, Bluetooth 5.2)
2x 3,5 mm Klinke und 1x S/PDIF Audio (Realtek ALC897 Codec) - Stromversorgung:
1x 24-Pin ATX
1x 8-Pin EPS 12V
1x 4-Pin ATX 12V
Farbe
|
|
Hauptfarbe
|
Schwarz
|
Sekundärfarbe
|
Silber
|
Abmessungen / Maße
|
|
Länge / Tiefe
|
30,5 cm
|
Breite
|
24,4 cm
|
Formfaktor
|
|
Mainboard Formfaktor
|
ATX
|
CPU
|
|
CPU-Hersteller
|
Intel
|
CPU-Sockel
|
1700
|
Mainboard
|
|
Mainboard-Chipsatz
|
Intel Z790
|
Arbeitsspeicher
|
|
max. Arbeitsspeicher
|
128 GB
|
Speichertyp
|
DDR5
|
Speicherslots
|
4x
|
WLAN & LAN
|
|
LAN-Anschlüsse
|
1x 2,5 Gbit/s
|
WLAN / Bluetooth
|
Ja
|
Interne Anschlüsse
|
|
CPU Stromversorgung
|
2x 8-Pin
|
USB 3.0 / 3.1 / 3.2 (intern) Type C mögliche Anschlüsse
|
1
|
USB 3.0 (intern) mögliche Anschlüsse
|
2
|
USB 2.0 (intern) mögliche Anschlüsse
|
2
|
RGB- / LED-Anschlüsse
|
2x Digital RGB (3-Pin 5VDG), 2x RGB (4-Pin 5050 12VGRB)
|
Externe Anschlüsse
|
|
USB 3.2 (extern) Type C
|
4
|
USB 2.0 (extern) Type A
|
4
|
Displayanschlüsse
|
Display Port (1x), HDMI (1x)
|
Speicheranschlüsse
|
|
M.2 PCIe 4.0 x4
|
4
|
M.2 PCIe 4.0 x4 & SATA 6G
|
1
|
SATA 6G (intern)
|
6
|
Erweiterungssteckplätze
|
|
PCIe x16 Slots (gesamt)
|
3
|
PCIe 5.0 x16 (mechanisch)
|
1
|
PCIe 4.0 x16 (mechanisch)
|
2
|
Lüfter Header
|
|
4-Pin-Lüfteranschlüsse
|
6
|
Beleuchtung
|
|
Beleuchtung / RGB
|
Ja
|
Beleuchtungsfarbe
|
RGB
|
Produktserie
|
|
Produktserie / -familie
|
ELITE
|
